LaTeX Chemie Pakete

LaTeX kann auch für den Satz von Arbeiten mit einem Bezug zur Chemie verwendet werden. Für das Setzen von speziellen beziehungsweise fachspezifischen Elementen kann auf bereits bestehende Pakete zurückgegriffen werden.

Chemische Formeln setzen

Chemische Formeln, ob vom Text abgesetzt oder innerhalb des Textes, und chemische Reaktionen lassen sich auf recht einfache Art mit einem der zwei Pakete mhchem oder chemformula setzen.

\ce{Ag} und \ce{H2SO4}
Ag und H2SO4
\ce{H2S2O7 + H2O -> 2H2SO4} H2S2O7 + H2O → 2 H2SO4

Chemische Strukturen / Schemata setzen

Einfache chemische Strukturen beziehungsweise Schemata lassen sich mit dem auf TikZ basierenden Paket chemfig setzen.

\schemestart
\chemname{
\chemfig{[:45]O*5(-*6(-=*6(-=-*6(-*6(-=-*5(-O--O-)
=-)=-=\chemabove{N}{\scriptstyle+}(-[::270]CH_3)-=)
--)-=-=)--O--)}}{Sanguinarine}
\schemestop
chemische Struktur von Sanguinarine.

ghsystem

Das GHS System mit seinen Nummern, Hinweisen und Piktogrammen wird durch das gleichnamige Paket ghsystem zur Verfügung. Dieses Paket wird noch von anderen Chemiepaketen miteingebunden und genutzt.

Das Paket ghsystem wird auch zusammen mit chemformula und chemgreek in dem Bundle chemmacros zur Verfügung gestellt.

Chemische Substanzen als Datenbank

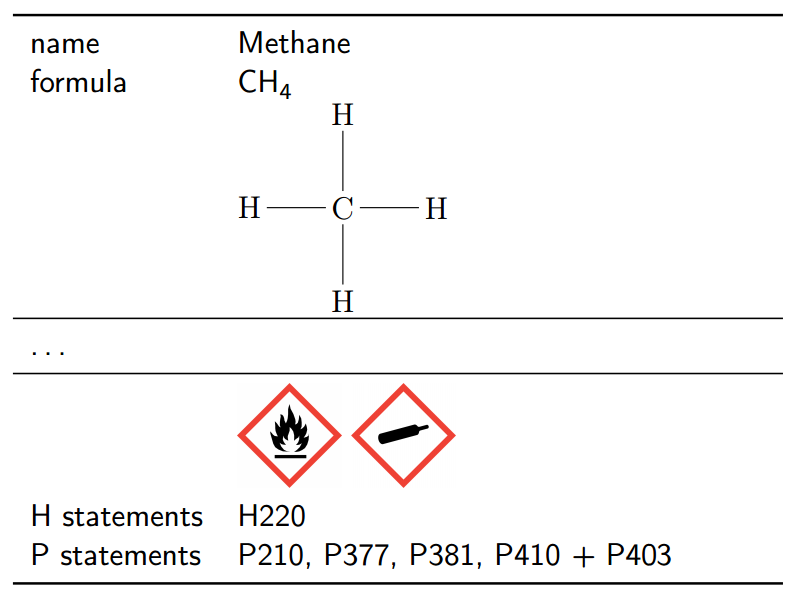

Das substance Paket bietet die Möglichkeit, eine Datenbank von chemischen Substanzen zu erstellen und diese Daten innerhalb eines Dokumentes zu verwenden. Zusammen mit dem ghsystem und chemfig Paketen lassen sich aussagekr&aulm;ftige Eintr&aulm;ge erstellen.

Chemie Arbeiten setzen

Für kurze Artikel, deren Schwerpunkt auf Chemie liegt, bietet sich das chemstyle Paket als Komplettlösung an. Neben den Literaturstilen verschiedener Journale beinhaltet es zus&aulm;tzlich definierte Einheiten, Abkürzungen und eine Schemataumgebung mit entsprechendem Verzeichnis.

Bohr Modelle

Die Bohr Modelle der Elemente lassen sich mit dem gleichnamigen bohr Paket erstellen.

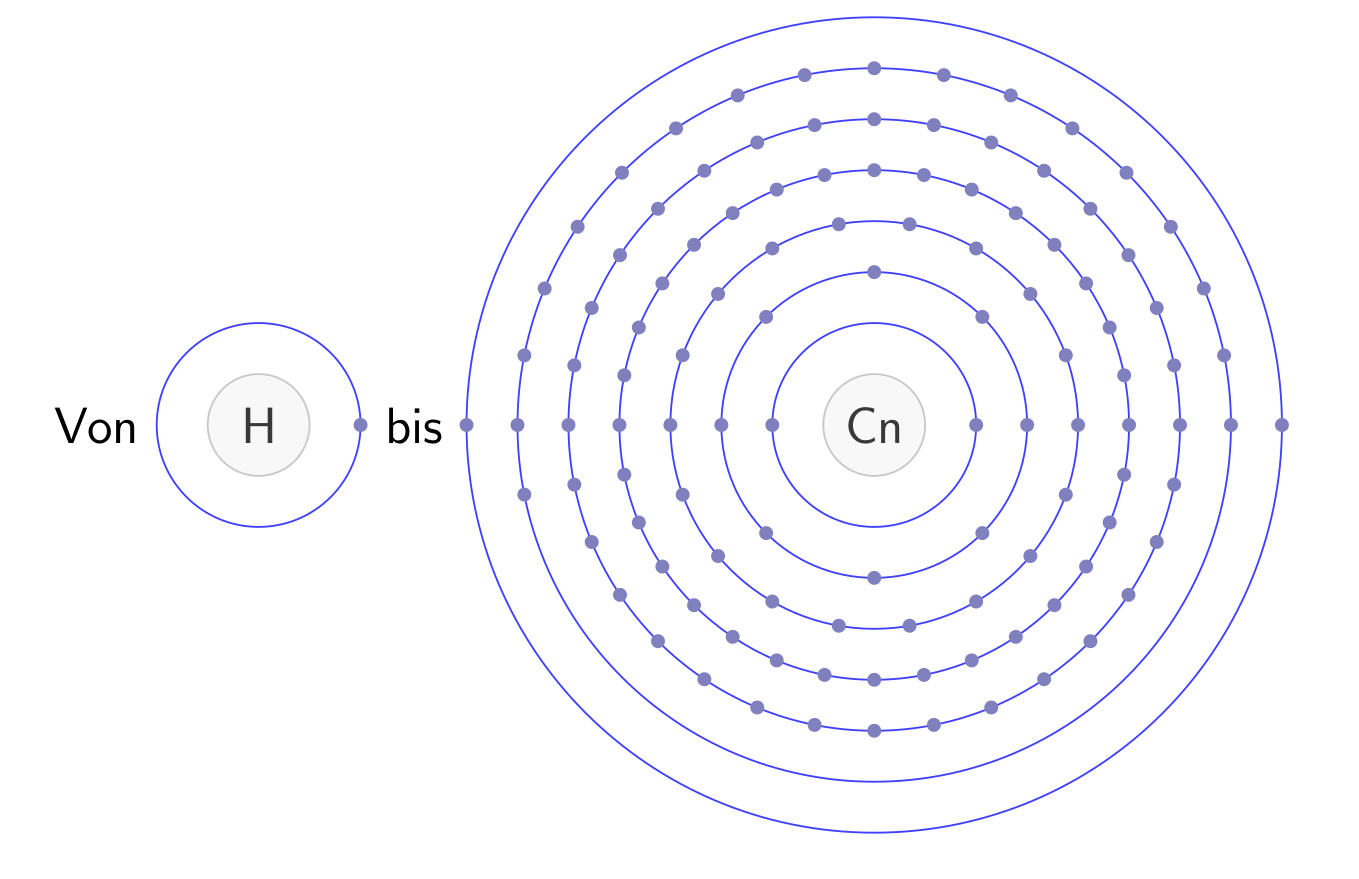

Von \bohr{1}{H} bis  \bohr{112}{Cn}
Bohrmodelle von Wasserstoff und Copernicium

Insbesondere die Einführung des TikZ Paketes und die Pakete, die auf diesem basieren haben dazu geführt, das heute deutlich mehr gemacht werden kann als früher, wie das abschließende Beispiel zeigt.

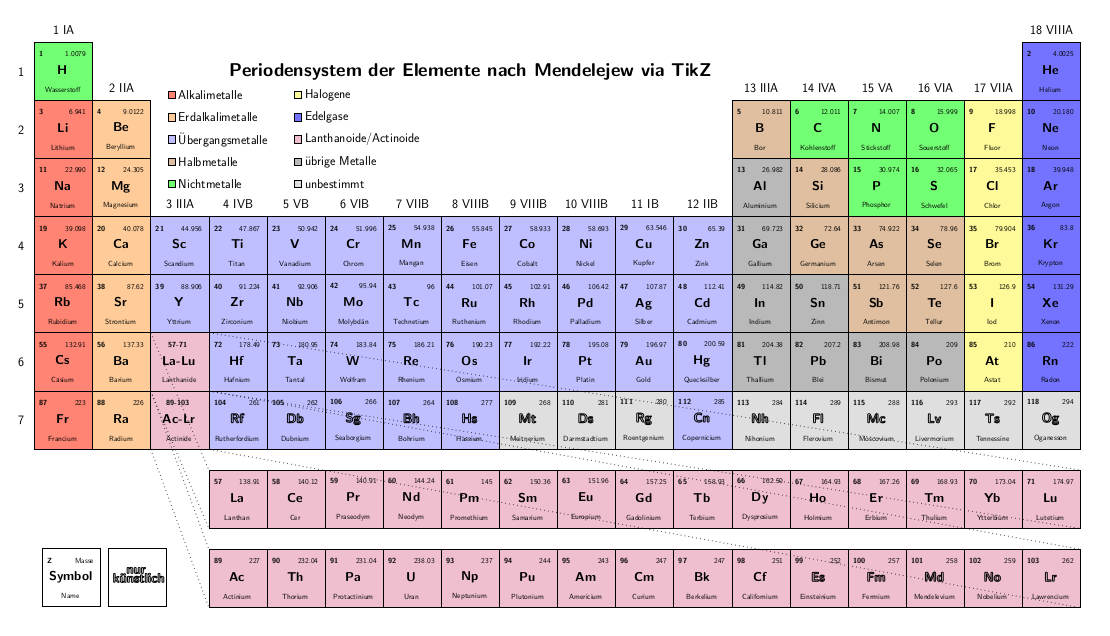

Periodensystem der Elemente mit TikZ gesetzt.
